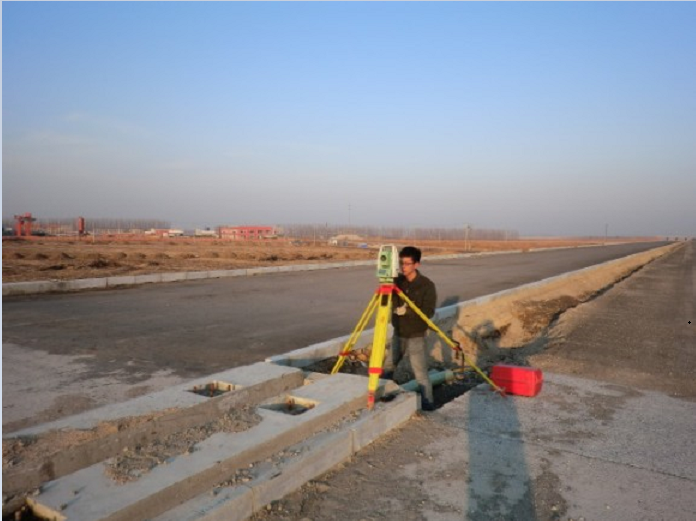

渠道是線狀引水工程，它包括渠首、渠道、渡槽、倒虹吸、涵洞、節制分水閘、橋等一系列配套建筑物。渠道測量要把這些建筑物的中心線位置和特征高程按一定的標準實測出來，為渠道設計提供充分的測量資料。渠道測量的目的，是在地面上沿選定中心線及其兩側測出縱、橫斷面，并繪制成圖，以便在圖上繪出設計線；然后，計算工程量，編制概算或預算，作為方案比較或施工的依據。渠道工程的勘察放線，是與工程設計密切相關的。只有在現場放線位置合適、測量數據準確的基礎上才能因地制宜的做出經濟合理的工程設計來。根據實際工作經驗，下面淺談一下渠道測量工作的一般步驟和注意事項。

1.工作預備會議

工作預備會議在測量工作開始前召開，甲方代表（具體由甲方基建科負責）、測量人員、設計人員都要參加。召開的目的是為了明確這次渠道測量的任務和具體要求和與今后設計相關且需要現在調查清楚的問題。首先應明確是新建渠道還是改建渠道；若是改建渠道有無改線段或裁彎取直的渠段。渠道有無地質資料或是類似工程可供本渠道工程參考的地質資料。若沒有相關地質資料可利用則應明確渠道沿線和擬建重要建筑物中心位置做地質勘探的必要性。會上要積極征求甲方對這次測量工作及對渠道設計方案的意見或要求。如渠道長度，設計方案（主要指采用什么要的防滲形式和防凍脹方案），有無改線或裁彎取直、項目投資控制等問題要明確是否有要求。這些要求或建議的明確化對渠道測量、設計工作都很有指導意義。

2.渠道現狀（樹形）導線圖的繪制

首先考慮由甲方代表提供精確的可滿足測量要求的渠道現狀（樹形）導線圖；若沒有，再考慮由甲方代表提供渠道導線圖的草圖，根據草圖由本次測量人員會同三方（甲方、測量、設計）一起完善渠道現狀導線圖；如若連草圖都沒有，則由本次測量人員會同三方一起用手持GPS測定渠道現狀導線圖。渠道現狀導線圖應明確標出渠道各個拐角、拐點及起點、終點的位置，分水閘、節制閘、橋涵等渠道配套建筑物的位置，上下級渠道和各個建筑物的名稱。各個建筑物的使用要求也要標明，如不同渠段的設計流量（加大流量），節制閘、分水閘的流量，交通橋的過荷要求等。渠道現狀導線圖的繪制目的是便于這次渠道測量和繪制渠道設計導線圖。使用渠道現狀導線圖可以使渠道測量工作真正做到有的放矢，因地制宜，從而從根本上保證渠道測量的準確性。

3.根據渠道現狀導線圖進行渠道及其配套建筑物的測量

渠道上的閘、橋、涵等交叉建筑物稱為其配套建筑物。渠道測量的技術要求應按《水利水電工程測量規范（規劃設計階段）（SLJ3-81 DLJ201-81 CH2-601-81）》執行。渠道測量的內容主要包括：渠道及配套屬建筑物平面位置的測定、渠道縱斷面高程測量、渠道橫斷面高程測量等三部分。

3.1渠道及其配套建筑物平面位置的測定

主要是為了繪制渠道設計導線圖，應當把其位置都精確的在渠道設計導線圖中標出來。這項工作主要是使用GPS來完成的，主要測出渠道拐角和渠道拐點、始點、終點及其配套建筑物中心位置點的坐標，并在圖紙上用適當?shù)谋壤蛨D例明確表示出來。

3.2渠道縱斷面高程測量

渠道縱斷面高程測量是利用間視法測量路線中心線上里程樁和曲線控制樁的地面高程，以便進行渠道縱向坡度、閘、橋、涵等的縱向位置的設計。為便于計算渠道長度、繪制縱斷面圖，沿渠道中心線從渠首或分水建筑物的中心，或筑堤的起點，不論直線或曲線，均應用小木樁標定里程，這些木樁稱為里程樁。木樁的間距一般為100m或50m，自上游向下游累積編號。這種按相等間隔設置的木樁稱為整樁。在實際工作，遇到特殊情況應設加樁。整樁和加樁均屬于里程樁。

3.2.1應設置加樁的情況一般有：

1中心線上地形有顯著起伏的地點；

2轉彎圓曲線的起點、終點和必要的曲線樁；

3擬建或已建建筑物的位置；

4與其它河道、溝渠、閘、壩、橋、涵的交點；

5穿過鐵路、公路、和鄉村干道的交點；

6中心線上及其兩側的居民地、工礦企業建筑物處；

7由平地進入山地或峽谷處；設計斷面變化的過渡段兩端。

為了注記地表性質和中心線經過的主要建筑物，必要時要繪制路線草圖。

3.2.2縱斷面測量時需要連帶測定的數據和注意事項

1渠首交上級渠道的樁號，及交點處的坐標和渠底高程、水位高程；

2已建節制閘、分水閘應測出閘底、閘頂、閘前閘后水位高程，閘孔寬度和孔數；

3已建橋應測出橋頂、橋底高程；橋面（路面）寬度和其跨度；

4已建橋（或渡槽）應測出其頂、底高程，橋面（路面）寬度和其跨度；

5已建涵洞或倒虹吸應測出其跨度和頂部高程；

6已建跌水或陡坡應測出其寬度、長度、落差和級數；

7渠道拐角、拐點及其配套建筑物的中心點坐標；

8渠道與河溝、排渠、道路和上下級渠道的交角；

9渠道穿過鐵路時應測出軌面高程；穿過公路時應測出路面高程；同時應測出道路寬度；

10渠道沿線所留的BM點的高程和位置坐標；

11渠道末端坐標，及其所灌溉的農田地面控制高程；

12如果大段的渠、堤中心線在水內，為便于測量工作，可以平行移開，選擇輔助中心線。

3.3渠道橫斷面高程測量

對垂直于路線中線方向的地面高低所進行的測量工作稱為橫斷面測量。橫斷面圖是確定渠道橫向施工范圍、計算土石方數量的必須資料。

橫斷面測量的精度要求：橫斷面地形點的精度，包括地形點對中心線樁的平面位置中誤差。平地、丘陵地應≤±1.5m，山地、高地應≤±2.0m，地形點對鄰近基本高程控制點的高程中誤差應≤±0.3m。

橫斷面測量的測設要求：

1中心線與河道、溝渠、道路等交叉時，應測出中心線與其交角。當交角大于85°、小于95°時，可只沿中心線施測一條所交渠、路的的橫斷面；當交角小于85°或大于95°時，應垂直于所交渠、路和沿中心線方向各測一條斷面。

2橫斷面通過居民地時，一側測至居民地邊緣，并注記村名，另一側應適當延長。橫斷面遇到山坡時，一側可測至山坡上1~2點，另一側適當延長。

3橫斷面上地形點密度，在平坦地區最大點距不得大于30m。地形變化處應增加測點，提高橫斷面的精度。

4.渠道沿線察看

渠道放線測量的同時應注意觀察沿線的地形地貌、植被情況，并以樁號為準做好記錄。新建渠道應察看是否穿越農田或林帶、居民點等；老渠道應查看已建建筑物的使用狀況，并應做好記錄。注意查看渠道沿線是否有可供渠道施工用的道路、水源和料場。較重要的交叉建筑物還要測**例尺地形圖。

5.應提交的測量成果

測量外業工作結束后，經過資料整理、數據計算、計算機繪圖等內業工作后，最終應向設計人員提供測量成果。設計所需要的測量成果包括渠道導線圖、渠道縱、橫斷面圖及其軟擋文件，其技術要求均應以滿足設計需要為準：

1對渠道導線圖的要求：應包括上下級渠道中心線（及輔助中心線）、渠道拐角、拐點及渠道配套建筑物的中心點位置和坐標，渠道與河溝、排渠、道路和上下級渠道的交角等實測數據；渠道及其配套建筑物名稱；制圖比例和指北針等。

2對渠道縱斷面圖的要求：渠道縱斷面圖要比例適當；標明拐點樁號及拐角；標明已建或擬建渠道配套建筑物的主要特征高程、其中心點的樁號；標明渠道沿線的BM點的位置坐標和高程；其它關鍵數據也都要標出。

3對渠道縱斷面圖的要求：渠道橫斷面圖要比例適當；橫斷面圖上應標出渠道中心線樁的樁號、高程和在橫斷面上的位置。

4對軟檔文件的要求：資料要全，包括渠道導線圖、縱、橫斷面圖；要有適當?shù)氖褂谜f明，便于設計人員直接在軟檔文件上進行渠道和其配套建筑物的設計工作。
